Custodia del taglio idraulico dell'alligatore della copertura di sicurezza per il profilo della ferraglia
1. Prodotto:
Custodia del taglio hydrauic dell'alligatore:
Questo Q43-800 che custodice il taglio hydrauic dell'alligatore è pricipalmente applicabile per l'impianto di lavorazione del metallo e la ferraglia che riciclano la stazione nella piccola scala. Fornito di lama di taglio lunga 800mm, esegue con la grande forza di taglio. Guidato dal dispositivo idraulico, questa macchina offre la prestazione sicura e l'operazione semplice. Inoltre, è disponibile in montaggio senza viti del piede. Se non c'è l'alimentazione elettrica al cantiere di lavoro, questo prodotto può essere alimentato tramite il motore diesel, sia il tempo di risparmio che il lavoro.
Il vantaggio di questo taglio dell'alligatore è che tutti i giunti della saldatura sono trattati con la saldatura per fusione nell'intero processo di produzione. I bulloni configurati rispettano le norme più ad alta resistenza che altri simili prodotti. Questa macchina può tosare circa 3 - 5 tonnellate dei materiali per spostamento. Secondo le richieste dei clienti, questa struttura principale e l'unità idraulica sono integrate in tutti in una macchina. Di conseguenza, questo prodotto è economia di spazio e conveniente per trasporto e l'operazione. Inoltre le informazioni su questo prodotto possono essere ottenute through contattando il nostro gruppo di vendite.
2. Parametri tecnici:
NO | Q43-800 che custodice il taglio hydrauic dell'alligatore -- Caratteristiche tecniche | ||
1 | Più grande forza di taglio (tonnellata) | 800KN | |
2 | Colpo del cilindro tagliato | 240mm | |
3 | Altezza della tavola di funzionamento | 790mm | |
4 | frequenza al minuto (periodi) | 8~12 | |
5 | Lunghezza di Blede | 800mm | |
6 | Più grande apertura della lama | 340mm | |
7 | Pressione del circuito idraulico | 21MPa | |
8 | Potere totale | 7.5kW | |
9 |
Electromotor |
Tipo Y132M-4 |
QTY 1 pezzo |
Velocità stimata 1440rpm |
Potere 7.5kW/10HP |
||
10 | Pompa idraulica |
Tipo 25YCY14-1B |
QTY 1 pezzo |
Scarico nominale 25ml/r |
Pressione nominale 31.5MPa |
||
11 | Dimensione globale della macchina | 2200×900×1600 millimetro |
SN. | Nome del residuo | Dimensione del residuo | QTY. |
1 | Tondino | φ40 millimetro | 1 PCS. |
2 | Barra quadrata | 35×35 millimetro | 1 PCS. |
3 | Barra di angolo | 40×40×4 millimetro | 3 PCS. |
4 | Piatto d'acciaio | 14×125 millimetro | 1 PCS. |
3. Descrizione:
Questo taglio dell'alligatore di serie Q43 principalmente si applica nell'impianto di lavorazione riciclato metallo, smontante il campo dei veicoli raschiati, campi della colata e di fusione ed altre industrie. Può da elaborare la sezione d'acciaio nella forma differente e l'elemento da costruzione in metallo residuo differenziato come l'acciaio rotondo, l'acciaio quadrato, il ferro di angolo, l'acciaio di I, l'acciaio del piatto ed il tubo d'acciaio nella carica del forno qualificata con il taglio a freddo. Aggiunto con i dispositivi appropriati, il nostro prodotto può lavorare come l'attrezzatura di taglio di lunghezza per la sezione d'acciaio di piccole dimensioni nel laminatoio.
4. Costruzione
Nella struttura standard del taglio dell'alligatore, l'elaboratore centrale e la stazione idraulica sono separati. Ivi, la struttura principale è composta di portalama di taglio, sostegno commovente della lama guidato tosando il cilindro, giudicando il piatto guidato dal dispositivo di fissaggio, dispositivo di regolazione ecc. Per quanto riguarda la piccola macchina non standard, l'elaboratore centrale e l'idraulico possono essere integrati insieme come i clienti richiedono. Inoltre, il cilindro di pressione può essere rimosso secondo gli stati di taglio.
Modo di funzionamento
La progettazione speciale è in coerente con i bisogni dei clienti. Questa macchina può applicare il dispositivo d'alimentazione manuale, il sistema di taglio manuale per il singolo taglio o il sistema continuo automatico di taglio. Quanto alla macchina di piccole dimensioni, il pedale del piede può essere usato per controllo.
5. Caratteristiche
1.Under l'azionamento idraulico, questo taglio dell'alligatore è sicuro, affidabile e conveniente per manipolazione.
2. La lunghezza di apertura della lama varia, compreso 400mm, 600mm, 700mm, 800mm, 1000mm, 1200mm, 1600mm e 1800mm. La forza di taglio è classificata in otto gradi, varianti da 63ton a 500ton. Gli utenti possono selezionare la macchina con forza e la dimensione differenti di apertura della lama in determinata gamma basata sulla scala di lavoro e sui requisiti di taglio.
3. Non ha bisogno dei bulloni del piede di installare la macchina.
4. Al posto in cui non c'è l'alimentazione elettrica, l'attrezzatura può essere alimentata dal motore diesel.

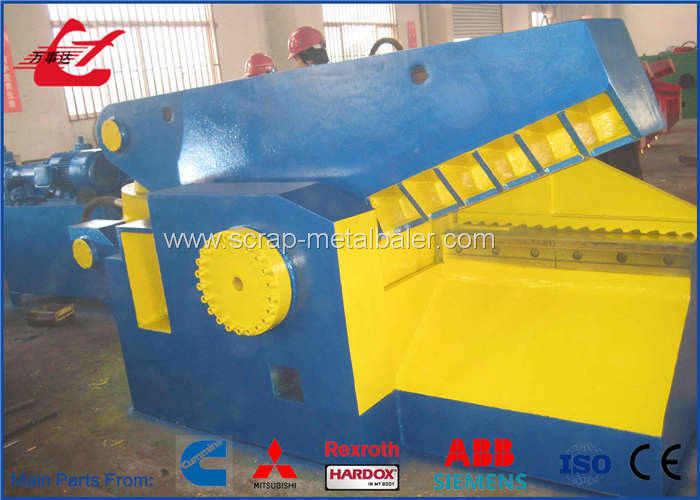

6. Foto:
